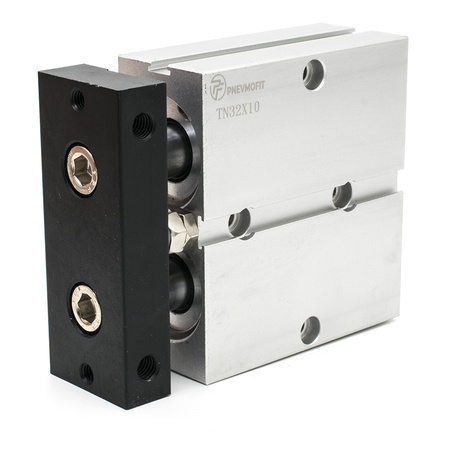

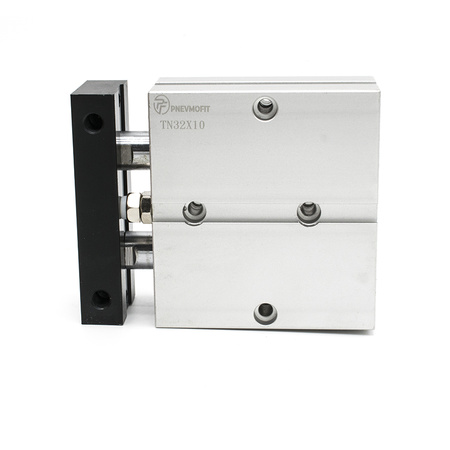

Двусторонние пневмоцилиндры с двойным штоком: конструкция и преимущества
Двойной шток — это поршень, пронизанный штоком с двух сторон. Оба конца выходят наружу и работают синфазно: когда одна сторона выдвигается, другая уходит внутрь на ту же величину. За счёт того, что и при прямом ходе, и при обратном работает «штоковая» площадь, усилие и скорость получаются практически одинаковыми в обе стороны, а центр масс узла смещается минимально.
Внутри корпуса — поршень с уплотнениями, направляющие втулки увеличенной длины с обеих сторон, демпфирование на концах хода и два выхода штока, готовых к установке концевой оснастки. Конструкция отлично переносит повторяющиеся циклы и точные позиционирования, а симметрия по штоку снижает паразитные моменты на креплении.
Симметричное усилие и стабильная кинематика
В классическом цилиндре разница усилий между ходами заметна: площадь поршня больше, чем площадь поршня минус шток. В двойном штоке обе полости «штоковые», поэтому эффективные площади близки и усилия почти равны. Отсюда — одинаковая динамика в обе стороны, упрощённая настройка клапанов и повторяемый цикл без перекоса по времени. Для точной механики это критично: меньше колебаний, меньше «подстройки» под разные ходы, выше точность остановки по датчику.
Применение в прецизионных механизмах
Двойной шток выбирают там, где нужно синхронно воздействовать на деталь с двух сторон, жестко передавать момент без проворота и удерживать позицию при переменной нагрузке. Это позиционеры, столы переналадки, узлы прижима и центровки, манипуляторы, измерительные и калибровочные станции. Возможность вынести оснастку на оба конца штока упрощает компоновку симметричных устройств и позволяет ставить датчики/ограничители на каждой стороне независимо.
Особенности крепления и работа с нагрузками
Главная задача монтажа — не заставлять шток «нести» боковую силу и изгибающий момент. Боковую нагрузку переносим на линейные направляющие, а цилиндр используем для тяги/сжатия. При выборе способа крепления ориентируемся на жёсткость рамы, доступ к регулировке демпферов и на то, как будет уходить реактивный момент при ударе о концевые упоры.
На длинных вылетах оснастки контролируем отношение длины свободного участка к диаметру штока, подбираем компенсаторы несоосности или муфты с минимальным люфтом, следим за чистотой соосности посадочных плоскостей. Если рядом высокая вибрация, применяем фиксатор резьбы и контргайки на навесной оснастке, чтобы исключить микросмещения.
Ключевые преимущества двойного штока
- Симметричное усилие и скорость — одинаковая динамика при прямом и обратном ходе облегчает настройку пневмораспределителей и ПИД-контуров.
- Устойчивость к моментам — увеличенная опорная база втулок и два выхода штока снижают риск перекоса и повышают повторяемость.
- Антивращение без сложной кинематики — через два конца штока легко передавать момент и фиксировать ориентацию оснастки.
- Гибкость компоновки — инструмент и датчики можно разместить с обеих сторон, упрощая симметричные решения.
- Точность остановки — меньше разброса по времени срабатывания благодаря равным эффективным площадям и демпфированию на концах хода.
Практика: какой монтаж выбрать
Для жёстких рам и компактных приводов удобен фланцевый монтаж — он держит геометрию и экономит место. На растянутых конструкциях лучше работают лапы/кронштейны с широкой базой. В случаях с тяжёлой оснасткой ставим рядом рельсовую направляющую, которая принимает боковые силы и изгибающие моменты, а шток работает только по оси. Всегда проверяем, чтобы шланги и кабели датчиков не «тянули» цилиндр в сторону — это частая скрытая причина износа.
По датчикам положения ориентируемся на тип пазов корпуса, держим кабель защищённым от стружки и масел, а точки срабатывания фиксируем после прогрева узла, чтобы исключить температурный дрейф. При высокой частоте циклов мягко настраиваем дроссели и демпферы, чтобы убрать ударные нагрузки в концах.
