Электромагнитный клапан в пневмосистеме: виды, схемы, типичные ошибки монтажа

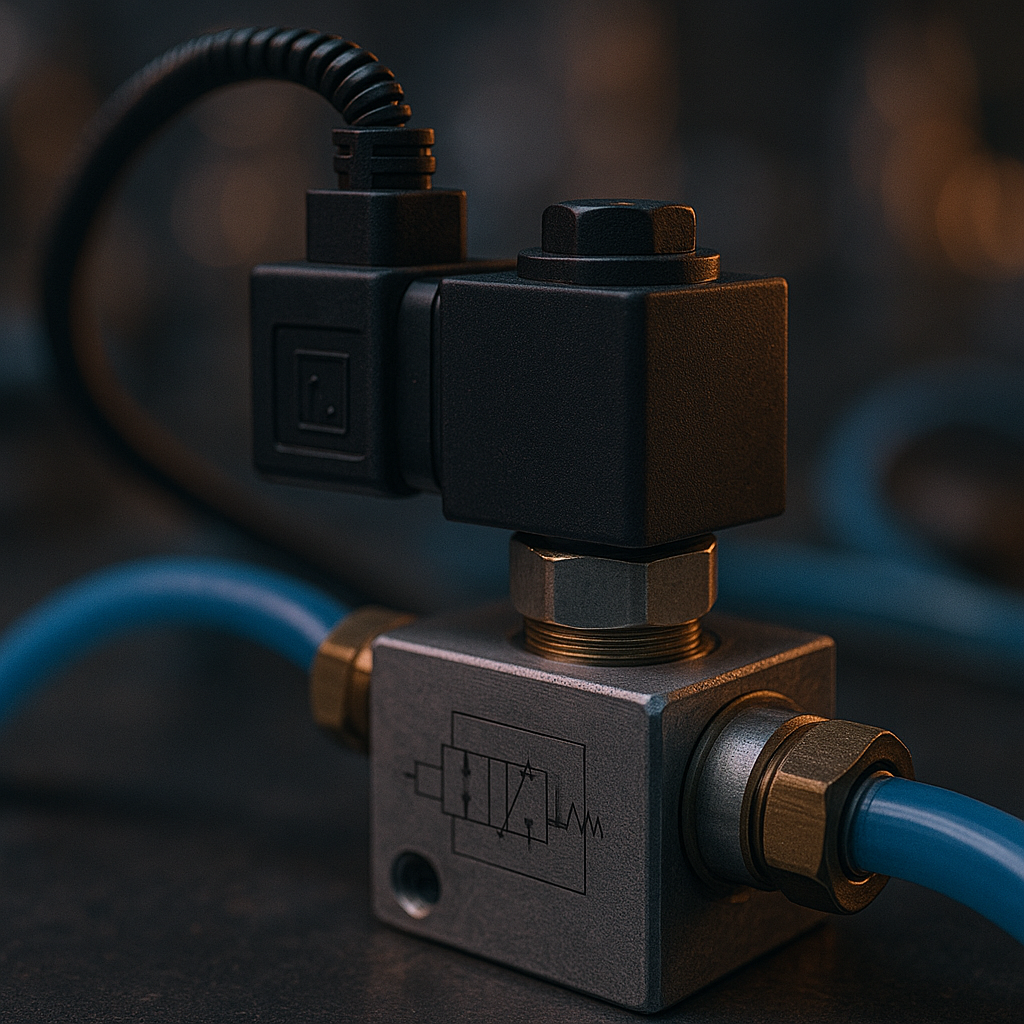

Электромагнитный (соленоидный) клапан — ключевой элемент пневмораспределения: он по сигналу коммутирует каналы, подает или стравливает воздух, задает направление потока и влияет на скорость привода. Если подобрать схему и пропускную способность «на глаз», система начнёт терять динамик, греться и «залипать» на переключениях. Ниже — краткий ликбез, который мы используем при проектировании и наладке клиентских линий.
В конструкции чаще всего встречаются два типа узлов: седельные и золотниковые. Седельные славятся герметичностью в закрытом положении и спокойно удерживают малые расходы — их нужно на отсечку и дозирование. Золотниковые лучше переносят частичные циклы и перепады давления, быстрее переключаются и поэтому используются в качестве распределителей для цилиндра и управления.
Нормально-закрытый или нормально-открытый: что безопаснее для вашего экрана
В базовом состоянии без питания клапан может быть закрытым (NC) или открытым (NO). В производстве мы чаще всего рекомендуем NC — при пропадании напряжения подача п
Прямое или пилотное действие: когда необходима пропускная способность
Прямого действия — катушка движется запор напрямую. Такие клапаны работают при низком давлении и вакууме, но их Kv ограничен. Пилотные ресурсы линии питания: катушка капитана пилота, основной поток смещает золотник. Это выбор для больших расходов, быстрых циклов и стабильности при высоком уровне освещения. Обязательно проверяем минимальное пилотное давление — именно из-за него «не щёлкают» некоторые узлы в мягких режимах.
Схемы 2/2, 3/2, 5/2, 5/3: сокращение о назначении
Обозначение «портов/положений» говорит о функционале. 2/2 — простая отсечка потока (вкл/выкл). 3/2 — подача/выпуск для одностворчатого цилиндра, продувки и пневмоинструмента. 5/2 — реверс для двустороннего цилиндра (вперёд/назад). 5/3 — то же самое наоборот, но с центральным положением: закрытый центр фиксирует шток, открытый — разгружает обе полости, вариант с выпускным — стравливает давление в атмосфере. Центральное положение выбираем согласно вашему экстренному сценарию.
Катушка, питание и помехоустойчивость
Катушки бывают постоянного и переменного тока (обычно 24 В постоянного тока и 220 В переменного тока), с разъёмами DIN и разной степенью защиты (IP65–IP67). В цепях постоянного тока обязательно используйте подавление ЭДС самоиндукции — диоды или RC-цепочки, чтобы не «ронять» входы ПЛК и не ловить ложные срабатывания датчиков. От окружающей среды и температуры зависят уплотнения материалов (NBR, FKM, EPDM) и класс катушек — агрессивные пары и жара, стандартные требования.
Как подключаются: резьба, коллекторы и интерфейс NAMUR

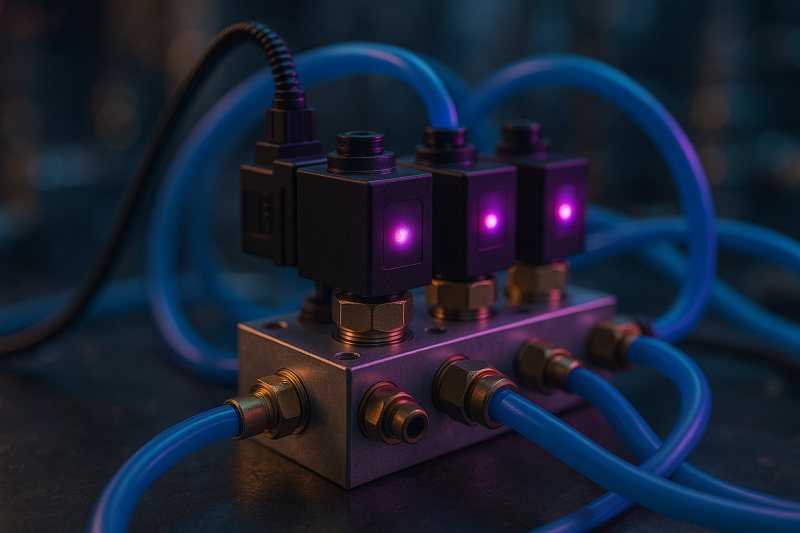

Резьбовые клапаны универсальны и подходят для одиночных линий. Коллекторные (на «гребёнке») экономят место, затрудняют обслуживание группы и упрощают питание/выхлоп. Стандарт NAMUR выручает на поворотных приводах задвижек и клапанов процесс — крепление без адаптеров, минимум шлангов и читаемая логика каналов. Перед любой частью ставят подготовку воздуха (фильтр–редуктор–лубрикатор), а на выхлопе — глушители с учётом требуемого уровня шума и обратного давления.
Типичные ошибки при монтаже электромагнитных клапанов
- Отсутствие подготовки воздуха. Конденсат и пыль «сажают» золотник и убивают уплотнения. Нужен правильно настроенный FRL-блок.
- Путаница портов. Подача на выхлоп или перепутанные каналы ломают логику и расход. Проверяем маркировку по паспорту.
- Неверное питание катушки. AC вместо DC (и наоборот) приводит к перегреву и отказу. Сверяем напряжение и колебания.
- Нет подавления ЭДС на катушке постоянного тока. Без диода/RC-цепи механической наводки и сбои ПЛК.
- Заниженный Кв. «Удушенный» клапан скорости цилиндра и силы прижима. Закладываем запас по расходу 20–30%.
- Игнорировать минимальное пилотное давление. Пилотные клапаны не переключаются на низкие давления и вакууме — выбираем прямые действия.
- Жёстко натянутые рукава. Шланги натянуты корпус и фитинги, механические микротрещины. Делаем свободные петли и разгружаем соединения.
- Забитые глушители. Растёт обратное давление, золотник «залипает». Добавляем регламент чистки/замены.
- Нет разгрузок и LOTO. Опасно при сервисе. Ставим клапан мягкого потока/разгрузки и реализуем блокировку энергии.
- Забытый ручной дублёр. После наладки узел остается в тестовом режиме. Возвращаем, пломбируем, отмечаем в контрольном списке.
Расчёт расхода и скорости привода: чтобы не потерять динамик
Скорость штока Определяется объём полости цилиндра, давление и падения на арматуре. Мы начинаем с требуемого времени хода, считаем расход с учётом одновременно с потребителями, выбираем клапан и магистрали по Kv/SCFM, а дросселирование переносим ближе к цилиндру — так точно управляйте скоростью и не «душите» всю линию. На старте полезно снять факт падения давления до/после распределителя под настройку.
Проверка перед запуском и регламентом ТО
Перед пуском логически убеждаемся в герметичности соединений (пенообразующий раствор), корректной работе ручного дублёра, нормальном нагреве катушки, чистоте глушителей и индикации датчиков. В регламент ТО включаем замену фильтроэлементов, ревизию разъёмов DIN, чистку глушителей, проверку аварийной разгрузки и проверку времени срабатывания. Такой базовый чек-лист дешевле любого незапланированного простоя.
Нужно подобрать и смонтировать электромагнитный клапан без ошибок?
Мы подберём схему (2/2, 3/2, 5/2, 5/3), читаем рассчитаем расход и Kv, согласуем питание катушки и степень защиты, подготовим монтажную карту и перечень фитингов. Готовы заказать — заходите в каталог. Нужна консультация инженера — свяжитесь с нами, предложим 2–3 консультанта с ценой и сроками и запустим вашу пневмосистему стабильно с первого выпуска.
