Как подобрать пневмоцилиндр по нагрузке и ходу: инженерный подход

Подбор пневмоцилиндра нельзя сводить только к выбору «подходящего диаметра» или «удобного размера». Это инженерная задача, требующая расчёта усилий, анализа условий работы и закладывания запаса прочности. От правильности этих расчётов зависит не только срок службы самого цилиндра, но и надёжность всей линии или механизма, в котором он установлен.

В промышленности ошибки на этапе выбора оборудования обходятся дорого: цилиндр может не развивать нужное усилие, работать с рывками или преждевременно выйти из строя. Поэтому грамотный подход включает не только математику, но и понимание реальной динамики процессов.

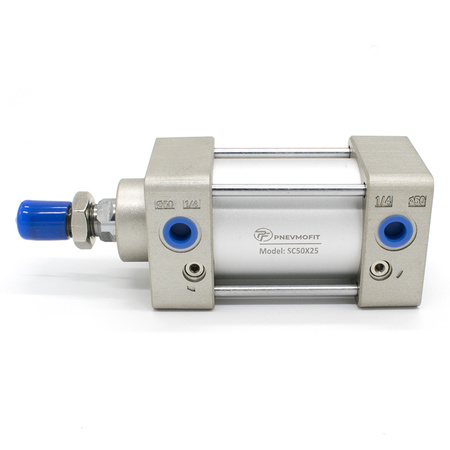

Основные параметры при расчёте усилия

Чтобы определить, способен ли цилиндр справиться с нагрузкой, инженеры рассчитывают развиваемое усилие. Оно зависит от:

• Рабочего давления (P) — в типичных промышленных сетях используется 6–8 бар, но встречаются системы с более высоким давлением для тяжёлых нагрузок.
• Диаметра поршня (D) — чем больше площадь сечения, тем выше сила при одинаковом давлении.
• Коэффициента запаса (K) — поправочный множитель, учитывающий износ уплотнений, сопротивление направляющих, перепады давления и другие реальные факторы.

Базовая формула имеет вид:

F = (π × D² / 4) × P × K

Где F — сила (Ньютон), D — диаметр поршня (м), P — давление (Па), K — коэффициент запаса (от 1,2 до 1,5, а в критичных случаях — до 2,0).

Важно помнить, что при обратном ходе цилиндра (шток втягивается внутрь) рабочая площадь уменьшается на площадь штока, поэтому развиваемое усилие всегда ниже. Этот момент часто упускают при расчётах.

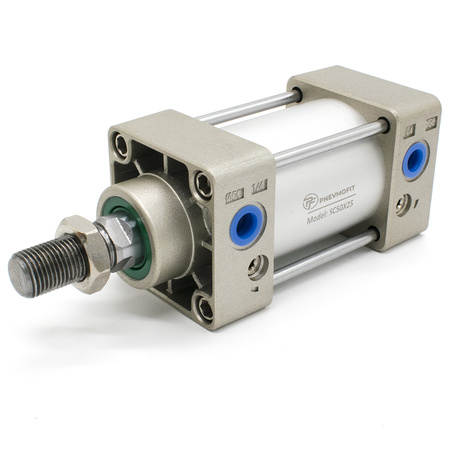

Как учесть ход штока и его ограничения

Помимо усилия, важно правильно определить длину хода цилиндра. Здесь инженеры учитывают:

• Рабочий диапазон перемещения — фактическое расстояние, которое должен пройти исполнительный механизм.
• Амортизацию — при длинных ходах (свыше 500 мм) рекомендуется установка демпфирующих элементов или встроенных амортизаторов, чтобы избежать ударных нагрузок.
• Жёсткость штока — при слишком длинном ходе возникает риск прогиба, особенно при горизонтальной установке и боковой нагрузке.

Практика показывает, что оптимально закладывать запас хода 10–20% относительно требуемого перемещения. Это позволяет избежать ситуаций, когда цилиндр работает «на пределе» и быстрее изнашивается.

Примеры инженерных расчётов

Чтобы лучше понять подход, рассмотрим реальные ситуации.

• Линия упаковки. Требуется переместить коробку массой 5 кг на 100 мм. Масса соответствует нагрузке около 50 Н. При давлении 6 бар цилиндр диаметром 32 мм развивает около 480 Н. Даже с коэффициентом запаса 1,3 этого более чем достаточно.
• Пресс для формовки. Задача — создать усилие 2000 Н. При 8 бар цилиндр диаметром 60 мм выдаёт порядка 2260 Н. При коэффициенте 1,5 рекомендуется взять цилиндр на 63–65 мм, чтобы гарантировать стабильность.
• Манипулятор. Деталь массой 15 кг (≈150 Н) нужно поднимать на высоту 300 мм. При учёте инерции, ускорений и трения реальная сила возрастает до 300–350 Н. Подходящий вариант — цилиндр диаметром 40–50 мм с длинным ходом, усиленными направляющими и встроенной амортизацией.

Коэффициент запаса: зачем он нужен?

Нередко инженеры закладывают запас «на глаз» — и это ошибка. Коэффициент запаса должен учитывать конкретные рабочие условия:

• перепады давления при нестабильной подаче сжатого воздуха;
• увеличение силы трения из-за загрязнения или износа уплотнений;
• динамические нагрузки при резких стартах и остановках;
• боковые силы и изгибающие моменты на штоке.

Например, если цилиндр работает в условиях постоянной пыли и высокой влажности, коэффициент лучше принять 1,5–1,7. А если речь идёт о роботизированных линиях с высокой скоростью циклов — до 2,0.

Инженерный алгоритм подбора пневмоцилиндра

Чтобы исключить ошибки, можно выделить пошаговый подход:

1. Определить требуемое усилие для рабочего процесса.
2. Рассчитать диаметр поршня исходя из давления системы.
3. Уточнить ход штока с учётом амортизации и риска прогиба.
4. Ввести коэффициент запаса с поправкой на условия эксплуатации.
5. Проверить монтажные условия (габариты, крепление, тип направляющих).

Такой алгоритм позволяет заранее учесть все нюансы и избежать переделок в будущем.

Дополнительные факторы

При инженерном подборе нельзя игнорировать:

• Температурный диапазон — низкие температуры ухудшают эластичность уплотнений, высокие приводят к их быстрому старению.
• Среду работы — наличие агрессивных газов или влаги требует специальных покрытий и материалов.
• Частоту циклов — для высокоскоростных линий важно выбирать цилиндры с минимальным временем отклика.
• Способ крепления — опорное, фланцевое или с проушинами — напрямую влияет на надёжность конструкции.
