Как собрать простую пневматическую систему своими руками

Собрать простую пневматическую систему можно даже в домашних условиях — например, для использования в гараже, мастерской или небольшом производстве. Пневматика отличается надежностью, простотой в обслуживании и высокой скоростью срабатывания. В этой статье мы расскажем, как собрать базовую пневматическую систему своими руками, какие компоненты понадобятся и как правильно их соединить.

Что нужно для сборки пневматической системы?

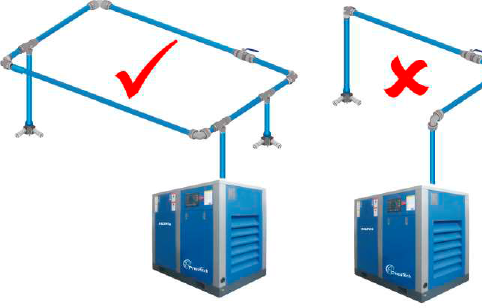

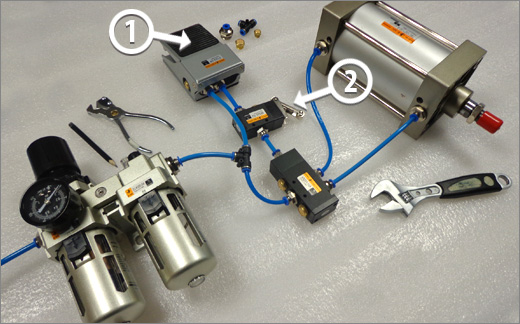

Для начала определимся с базовым набором компонентов, необходимых для работы простой пневматической системы:

• Компрессор — источник сжатого воздуха.
• Пневмоцилиндр — преобразует энергию воздуха в линейное движение.
• Пневмоклапан — управляет подачей воздуха.
• Пневматические трубки и фитинги — для соединения элементов.
• Блок подготовки воздуха (опционально) — фильтр, регулятор давления и маслораспылитель.
• Монтажная плита или рама — для крепления компонентов.

Шаг 1: Выбор компонентов

Выбор оборудования зависит от задачи. Например:

• Для поднятия/опускания груза — пневмоцилиндр двустороннего действия.
• Для управления движением — распределительный клапан 5/2 или 3/2.
• Для точного контроля — регулятор давления и дроссель.

При покупке компонентов убедитесь в совместимости по диаметру, давлению и типу крепления.

Шаг 2: Подготовка рабочего места

Организуйте рабочее место так, чтобы все элементы можно было удобно разместить и соединить. Лучше всего использовать монтажную плиту или прочную основу с возможностью крепления. Убедитесь, что инструменты и материалы под рукой:

• Гаечные ключи
• Отвёртки
• Шестигранники
• Измерительные инструменты (линейка, уровень)
• Уплотнительная лента (для фитингов)

Шаг 3: Установка компрессора и подготовка воздуха

1. Подключите компрессор к источнику питания.
2. Если используется блок подготовки воздуха, установите его сразу после компрессора.
3. Фильтр очистит воздух от влаги и пыли, регулятор давления настроит его на нужный уровень, а маслораспылитель обеспечит смазку пневматических элементов.

Шаг 4: Установка пневмоцилиндра

1. Закрепите цилиндр на раме или монтажной плите.
2. Если цилиндр штоковый, убедитесь, что он правильно ориентирован относительно рабочего механизма.
3. При необходимости подсоедините шток к рабочему органу (например, к упору, зажиму или толкателю).

Шаг 5: Подключение пневмоклапана

1. Установите пневмоклапан рядом с цилиндром или на удобном расстоянии.
2. Соедините клапан с цилиндром с помощью пневматических трубок и фитингов.
3. Один выход клапана подключается к поршневой полости цилиндра, второй — к штоковой.
4. Подключите подачу воздуха от компрессора к клапану.

Шаг 6: Проверка и тестирование

1. Проверьте все соединения на герметичность.
2. Включите компрессор и подайте воздух в систему.
3. Переключите клапан и проверьте движение штока цилиндра.
4. Если система работает рывками или с задержками, проверьте давление и настройте регулятор.

Рекомендации по эксплуатации

• Регулярно проверяйте уровень давления в системе.
• Чистите фильтр блока подготовки воздуха.
• При необходимости добавляйте масло в маслораспылитель.
• Не допускайте перегрузки цилиндра — это может привести к поломке.
• При длительном простое смазывайте подвижные части.
