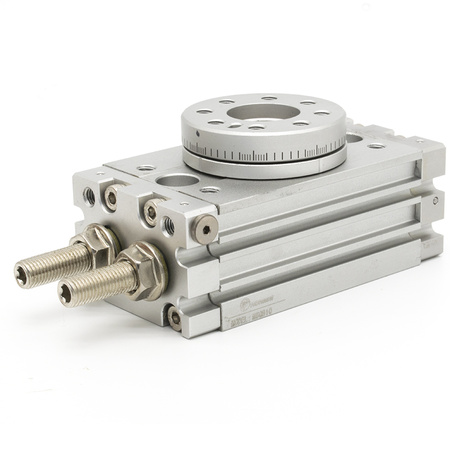

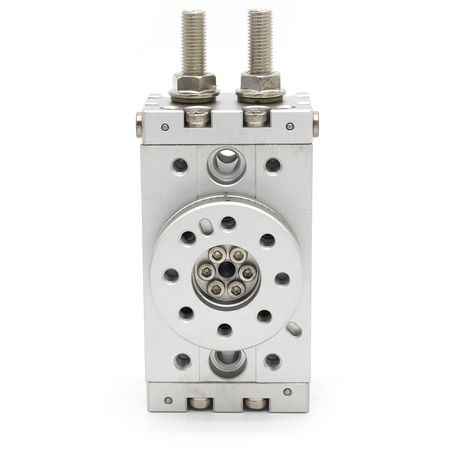

Пневматические тормозные цилиндры: устройство и применение в промышленности
Тормозной пневмоцилиндр — это компактный исполнительный модуль, который преобразует энергию сжатого воздуха в управляемое тормозное усилие. Ключевая идея проста: пружина зажимает тормоз механически, воздух снимает зажим. Такой подход обеспечивает безопасную остановку и удержание механизмов даже при внезапной потере давления.
Особенности конструкции
Внутри корпуса размещены поршень или мембрана, мощная пружина включения, шток с направляющими, узел уплотнений и интерфейс подключения к пневмосети. В большинстве промышленных систем рабочее давление 6–8 бар, поэтому важно предусматривать запас по прочности и ресурсу уплотнений. Для контроля состояния мы рекомендуем закладывать датчик положения штока и ручной разблокировщик на случай сервисных работ.
Материалы корпуса и штока зависят от среды: для пыльных или влажных зон востребованы анодированные и нержавеющие исполнения, а для высоких температур — термостойкие эластомеры. Конструкция должна исключать боковые нагрузки на шток, иначе растёт износ направляющих и риск подклинивания.
Режимы работы: пружинное включение как базовый стандарт безопасности
Сценарий fail-safe устроен так: в дежурном состоянии пружина прижимает тормоз, удерживая механизм. При подаче воздуха поршень преодолевает усилие пружины и разжимает тормоз, позволяя движению. Если воздух исчезает, пружина автоматически снова зажимает привод. Такой принцип критичен для лифтов и подъёмных платформ, а также для станков, где необходимо мгновенно зафиксировать оси или шпиндель при аварийной остановке.
В некоторых задачах применяют двухсторонние схемы, когда воздух используется и для включения, и для выключения. Но даже там мы обычно рекомендуем пружинное включение в качестве независимого механического барьера.
Применение в лифтах, лифтовых платформах и станках
Пневматические тормозные цилиндры встречаются в вертикальном транспорте и металлообработке благодаря надёжности и простоте сервисного обслуживания. Они обеспечивают удержание, быстрое снятие тормоза и повторяемость срабатываний в циклических процессах.
- Лифты — удержание кабины и противовесов на остановке, безопасная фиксация при отключении питания и проверках.
- Лифтовые платформы — предотвращение ползучего спуска под нагрузкой, стабилизация уровня на промежуточных этажах.
- Станки — шпиндельные и осевые тормоза для быстрого останова, фиксация столов и поворотных осей при смене инструмента.
- Конвейерные и подъёмные механизмы — удержание при аварийном стопе и во время сервисных операций.
Как мы подбираем цилиндр под задачу
Начинаем с расчёта требуемого тормозного момента или линейного усилия на площадках контакта. Учитываем массу подвижных частей, скорость, частоту циклов, коэффициенты трения и требуемый путь срабатывания. Для пневмопривода критично качество воздуха: фильтрация, осушка и стабильное давление. Мы закладываем коэффициент запаса по силе, чтобы компенсировать износ, падение давления на линии и сезонные колебания температуры.
По итогу согласуем компоновку: тип крепления и посадочные размеры, ориентацию штуцеров, наличие демпфирования и считывателей положения. Отдельно рассматриваем вопросы безопасности — ручной механизм расфиксации, блокировку от самопроизвольного пуска и доступность узлов для регламентного обслуживания.
Монтаж и эксплуатация: нюансы, о которых лучше помнить
Монтаж выполняем на жёсткое основание с точной соосностью относительно тормозного узла. Регуляторы потока помогают настроить плавность отпускания, а глушители снижают шум. Нельзя допускать поперечных нагрузок на шток и превышения рекомендуемого хода. Периодически проверяем утечки, состояние уплотнений и стабильность времени отклика — это напрямую влияет на повторяемость торможения и ресурс механики.
Заказать тормозные пневмоцилиндры под вашу задачу
Мы поставляем и настраиваем тормозные пневмоцилиндры для лифтов, платформ и станков, берём на себя расчёты и интеграцию в существующую пневмосеть. Свяжитесь с нами, пришлите параметры вашего узла и условия эксплуатации — мы предложим несколько решений, рассчитаем усилие и сроки поставки. Нужно быстро купить готовое изделие или разработать специальное исполнение — поможем в обоих случаях. Загляните в каталог и оставьте заявку сегодня.
