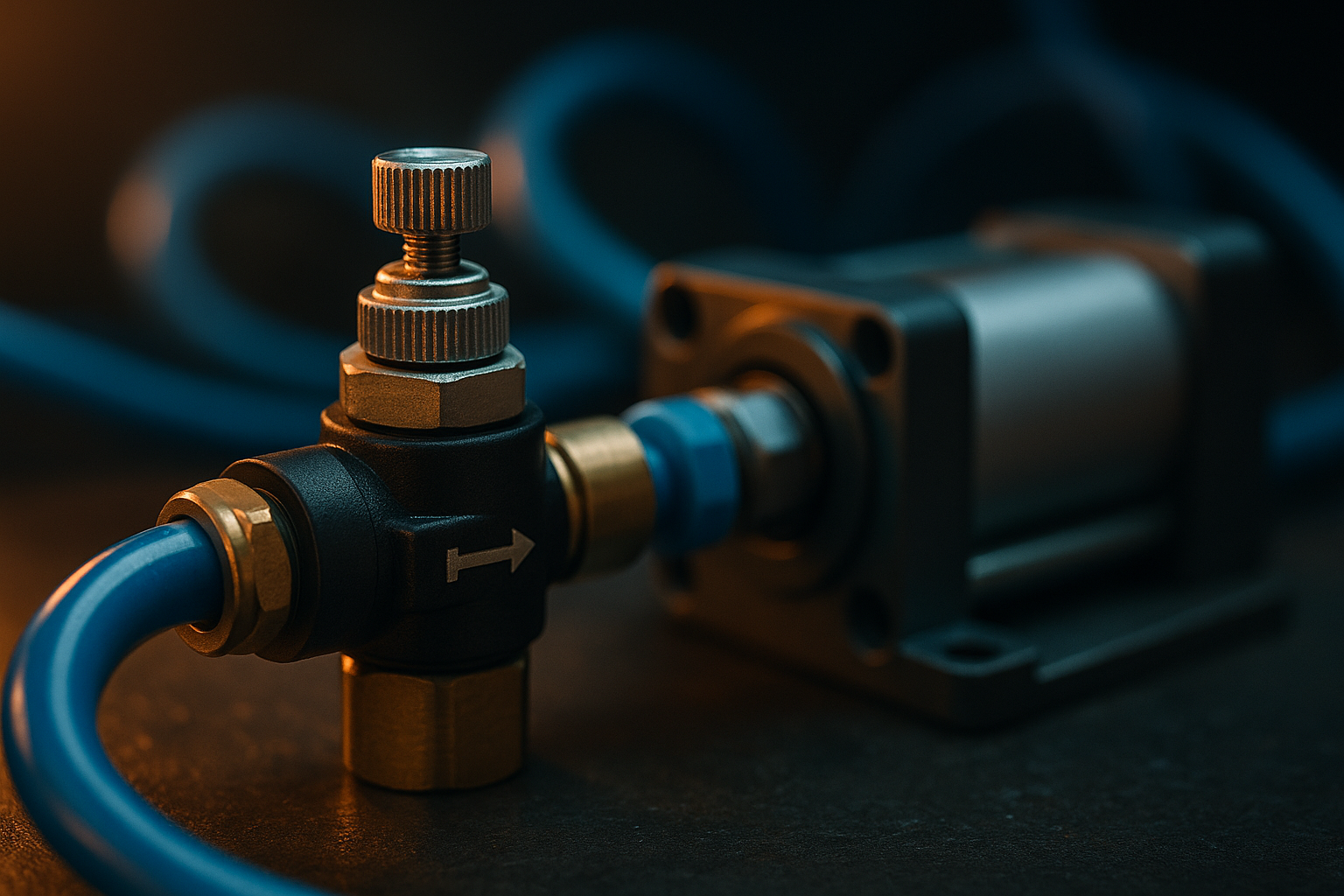

Пневматический дроссель обратного действия: устройство, принцип работы и зачем он нужен

Пневматические дроссели используются для регулировки скорости движения штока цилиндра — но далеко не всегда подходящим решением оказывается классический регулирующий клапан. В ряде задач требуется стабильное и плавное движение цилиндра при минимальном потреблении воздуха, отсутствии рывков и высокой повторяемости. Именно в таких ситуациях применяется дроссель обратного действия, который работает по иной логике и даёт более точный контроль над системой. Он используется на большинстве современных автоматизированных линий, где важно обеспечить аккуратное позиционирование, плавный старт или замедление механизма.

Обратный дроссель отличается тем, что регулирует расход воздуха только на выходе, а на входе оставляет поток свободным. В обычных дросселях ситуация противоположная, и это часто приводит к рывкам, неравномерному ходу и задержкам. Такой принцип критически важен в цилиндрах, работающих под нагрузкой, в системах с длинными магистралями и там, где необходимо обеспечить “воздушную подушку” для плавного хода. Благодаря этому дроссели обратного действия применяются в позиционировании, лабораторных установках, сборочном оборудовании и любых циклических механизмах с высокой скоростью срабатываний.

Чем дроссель обратного действия отличается от обычного

Главное отличие — направление регулировки. Когда цилиндр выдвигается под нагрузкой, свободный вход позволяет поршню плавно начинать движение, а регулировка на выходе делает его равномерным. Это особенно важно при вертикальных перемещениях, работе с мягкими материалами, а также там, где требуется исключить удары в конце хода. Если же поставить обычный дроссель, цилиндр часто стартует рывком, “захлебывается” на середине хода или постепенно начинает прилипать из-за недостаточного давления во входной линии.

Стабильная работа обратного дросселя достигается за счёт оптимального распределения давления и отсутствия противодавления на входе. В результате цилиндр двигается равномернее, быстрее выходит в рабочий режим и меньше зависим от изменения нагрузки. Благодаря этому уменьшается износ уплотнений, улучшается точность позиционирования и падает расход воздуха, поскольку система не “душит” поток на входе. При правильной настройке такие дроссели значительно увеличивают ресурс оборудования и снижают стоимость обслуживания.

Когда обязательно использовать дроссель обратного действия

Дроссель обратного действия рекомендуется ставить в ситуациях, когда движение пневмоцилиндра требует максимальной предсказуемости и мягкости. Это решение незаменимо при частых циклах, высоких скоростях и работе с нерегулярной нагрузкой. Ниже — ключевые случаи, когда обратный дроссель даёт гарантированное преимущество:

• цилиндр работает под постоянной или переменной нагрузкой;

• требуется плавный старт или мягкая остановка в конце хода;

• присутствуют длинные воздушные магистрали;

• важна высокая повторяемость позиции;

• работа ведётся при высоких скоростях срабатывания;

• оборудование чувствительно к ударам (упаковочные линии, сборка электроники);

• цилиндр установлен вертикально и работает “на подхват”;

Во всех этих случаях обратный дроссель стабилизирует движение, устраняет ударные нагрузки, обеспечивает предсказуемый цикл и увеличивает точность подачи. Именно поэтому его часто ставят в серийное оборудование даже там, где обычный дроссель теоретически подходит.

Как настроить дроссель обратного действия

Правильная настройка занимает минимум времени, но даёт максимальный эффект. Дроссель устанавливают в линию выпуска воздуха и медленно подбирают степень ограничения до тех пор, пока цилиндр не начнёт двигаться ровно на всей длине хода. Частая ошибка — попытка регулировать и вход, и выход: это приводит к нестабильному движению, поскольку давление в камере начинает гулять.

Важно учитывать и особенности конкретного узла: в системах с высоким расходом настройку производят при рабочей нагрузке, в малых цилиндрах движение регулируют более деликатно, а в вертикальных механизмах требуется сделать акцент на мягком начале хода. В любом случае дроссель должен обеспечивать равномерный поток без резких скачков — только тогда он будет выполнять свою функцию корректно.

Почему важно использовать качественные дроссели

Недорогие дроссели часто страдают от неравномерности регулировки, “мертвых зон” на винте и недостаточной герметичности. Это приводит к нестабильному ходу цилиндра, повысившемуся расходу воздуха и непредсказуемому поведению механизма. Качественные дроссели обратного действия обеспечивают тонкую регулировку, стабильный поток и долговечность даже при постоянной вибрации или частых циклах. Это особенно важно для автоматизированных линий, где любая нестабильность может привести к браку или простоям.
