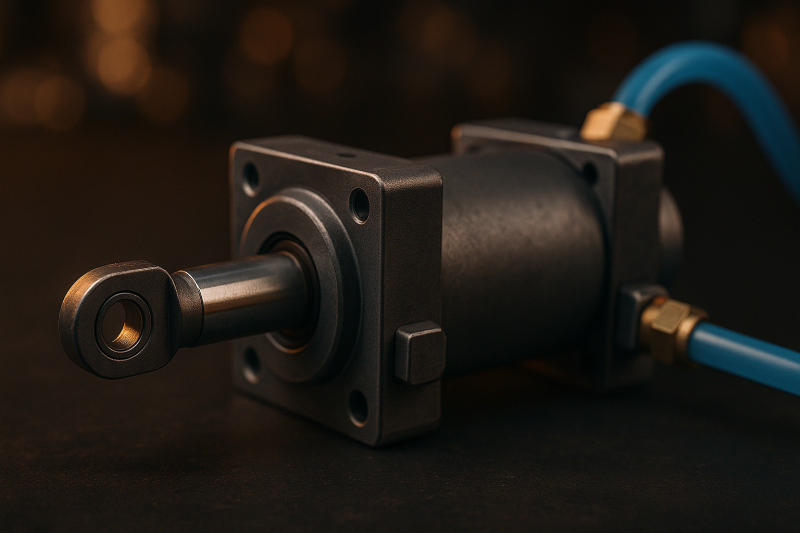

Пневматический цилиндр не возвращается назад: причины и методы устранения
Ситуация, когда пневматический цилиндр выдвигается, но не возвращается в исходное положение, встречается достаточно часто — как на новых установках, так и на давно работающем оборудовании. На первый взгляд причина кажется очевидной, но на практике проблема почти всегда комплексная. Ошибка в одном узле цепочки приводит к тому, что шток «зависает», возвращается с задержкой или не доходит до конца хода.
Важно понимать, что обратный ход цилиндра так же требователен к условиям, как и рабочий. Для стабильного возврата необходим достаточный объём воздуха, корректное давление, свободный выпуск из противоположной камеры и отсутствие механических сопротивлений. Нарушение любого из этих факторов сразу отражается на работе механизма.
Недостаток давления или расхода воздуха
Одна из самых распространённых причин — нехватка воздуха для обратного хода. Часто давление в системе настроено «впритык» под рабочий ход, а при возврате его уже не хватает. Особенно это заметно на цилиндрах большого диаметра или при высокой скорости работы.
Также проблему может создавать распределитель с недостаточным расходом. Даже при нормальном давлении он просто не успевает подать нужный объём воздуха, из-за чего камера заполняется медленно, а шток возвращается с задержкой или вовсе останавливается.
Ограниченный выпуск воздуха из рабочей камеры
Если воздух не может свободно выйти из противоположной камеры, возврат цилиндра будет затруднён. Чаще всего это связано с дросселями, установленными без учёта направления потока, или с забитыми пневмоглушителями. В результате создаётся противодавление, которое буквально «держит» поршень внутри цилиндра.
Также стоит проверить трубки и фитинги на выпуске. Перегибы, загрязнения или повреждения уменьшают проходное сечение и резко ухудшают динамику возврата.
Ошибки в настройке дросселей
Неправильно настроенные дроссели — ещё одна типовая причина. Если скорость движения ограничена слишком сильно, цилиндр может не набрать нужного давления для завершения хода. Особенно это проявляется при вертикальной установке, когда на обратный ход дополнительно действует нагрузка от веса механизма.
Важно помнить, что регулировать следует именно выпуск воздуха, а не подачу. При неправильной схеме дросселирования система становится нестабильной, а возврат штока — непредсказуемым.
Механические сопротивления и перекосы
Иногда причина не в пневматике, а в механике. Перекосы штока, износ направляющих, неправильная соосность цилиндра и нагрузки приводят к увеличению трения. В таком состоянии цилиндру требуется большее усилие для возврата, чем система способна обеспечить.
Особое внимание стоит уделять креплениям, шарнирам и соединениям с механизмом. Даже небольшое смещение со временем превращается в серьёзную проблему, особенно при частых циклах.
- перекос креплений цилиндра;
- боковая нагрузка на шток;
- загрязнение или износ направляющих;
- несоосность при монтаже;
- механическое заедание внешнего механизма.
Неисправности распределителя или уплотнений
Изношенные уплотнения в распределителе или самом цилиндре могут пропускать воздух, из-за чего давление в камере не достигает нужного уровня. Внешне система может выглядеть исправной, но фактически часть воздуха уходит в утечку.
Также стоит проверить корректность переключения распределителя. Если золотник не доходит до крайнего положения, одна из линий остаётся частично перекрытой, что напрямую влияет на возврат штока.
Как устранить проблему
Начинать диагностику всегда стоит с простого: проверить давление, расход распределителя и настройку дросселей. Затем переходить к выпускной линии и глушителям. После этого имеет смысл осмотреть механическую часть и только в последнюю очередь — разбирать цилиндр или распределитель.
Такой поэтапный подход позволяет быстро локализовать причину и избежать ненужной замены исправных компонентов.
