Пневмооборудование в машиностроении: кейс использования
В современном машиностроении надежность, точность и скорость работы оборудования напрямую влияют на производительность. Одним из ключевых элементов автоматизации и управления механизмами становится пневматическое оборудование. Благодаря простоте конструкции, высокой надежности и устойчивости к нагрузкам, пневмоцилиндры, клапаны, фитинги и блоки подготовки воздуха активно используются на станках, сборочных линиях и роботизированных комплексах. В этой статье — реальный кейс внедрения пневматики на предприятии по производству металлоконструкций.
Задача: автоматизация зажима заготовок на станке
На одном из участков предприятия использовалась ручная фиксация металлических заготовок при обработке на токарном станке. Это занимало до 30 секунд на каждую деталь, создавало риск ошибки оператора и снижало общую производительность. Было принято решение модернизировать процесс с помощью пневматической системы зажима.
Решение: внедрение пневматического зажимного устройства

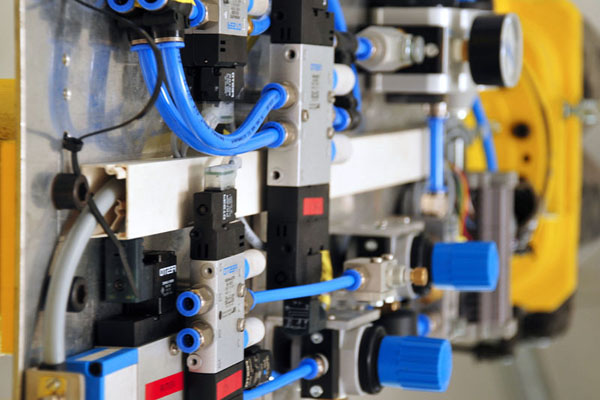

Была разработана система на базе:
- Круглых пневмоцилиндров SDA 50×100 — для создания усилия зажима.
- Пневмоклапанов 5/2 с электромагнитным управлением — для автоматического переключения.
- Блока подготовки воздуха (фильтр + регулятор давления) — для стабильной работы системы.
- Полиуретановых трубок и быстросъемных фитингов — для гибкого и надежного соединения.
Цилиндры были установлены на специальной раме и подключены к системе управления станка. При запуске цикла сжатый воздух подавался в цилиндры, штоки выдвигались и надежно фиксировали заготовку. После обработки — система автоматически отпускала деталь.
Результаты внедрения
После установки и настройки пневматической системы были достигнуты следующие результаты:
- Снижение времени установки заготовки с 30 до 3 секунд
- Увеличение производительности участка на 27%
- Повышение безопасности — исключен контакт оператора с движущимися частями
- Снижение износа инструмента за счет стабильной фиксации
- Минимальные затраты на обслуживание — система работает без сбоев более года
Преимущества пневмооборудования в машиностроении
Этот кейс демонстрирует, почему пневматика так востребована в машиностроительной отрасли:
- Высокая надежность — пневмосистемы устойчивы к перегрузкам и не выходят из строя при временных перепадах давления.
- Простота монтажа и обслуживания — компоненты легко заменяются, а диагностика не требует сложного оборудования.
- Безопасность — отсутствие искрообразования делает пневматику идеальной для взрывоопасных и пожароопасных зон.
- Гибкость интеграции — пневмооборудование легко подключается к ЧПУ и другим системам автоматизации.
- Долгий срок службы — при правильной эксплуатации цилиндры и клапаны работают десятки тысяч циклов.
Рекомендации по выбору оборудования
При проектировании пневматических систем для машиностроения важно:
- Подбирать цилиндры с достаточным усилием и ходом.
- Использовать блок подготовки воздуха для защиты от влаги и загрязнений.
- Выбирать фитинги и трубки, устойчивые к механическим нагрузкам и маслам.
- Обеспечивать герметичность всех соединений.
- Учитывать температурный режим и условия эксплуатации.
Где купить пневмооборудование для машиностроения?
В интернет-магазине PNEVMOFIT вы найдете всё необходимое для автоматизации производственных процессов: пневмоцилиндры, клапаны, фитинги, блоки подготовки воздуха и многое другое. Мы сотрудничаем с промышленными предприятиями и предлагаем техническую поддержку, подбор оборудования и доставку по России. Обращайтесь — поможем вам повысить эффективность производства!
