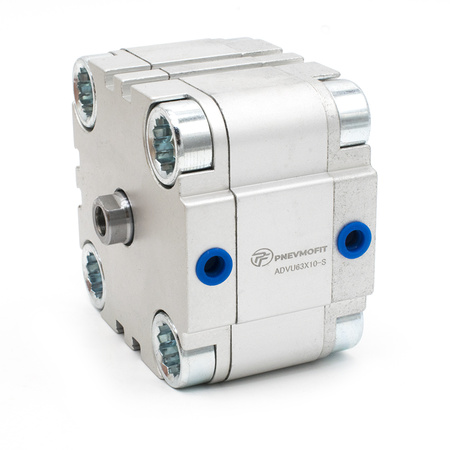

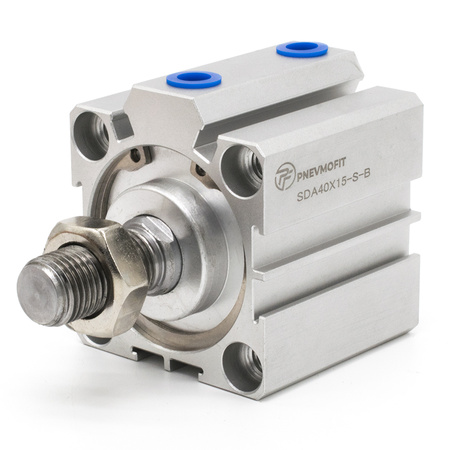

Тонкие (компактные) пневмоцилиндры: где незаменимы и как правильно монтировать
Компактные пневмоцилиндры создавались для мест, где каждый миллиметр важен: корпуса у них укороченные, крепления плоские, штуцеры ориентируются гибко. По усилию они сравнимы с классическими сериями, но предъявляют более строгие требования к точности монтажа и к боковым нагрузкам. Если пренебречь этими мелочами, шток начнёт «тереть» направляющие, ресурс уплотнений упадёт, а срабатывание станет неповторяемым.
Где они незаменимы на практике? В захватах и EOAT робототехники, в форматных узлах упаковки, на распределительных столах, в стопорных и прижимных механизмах, в дверных и заслонковых приводах, внутри шкафов автоматики и любого оборудования, где внешний контур невозможно расширить.
Особенности установки в ограниченном пространстве
В стеснённых зонах мы начинаем с базовой геометрии: плоскость опоры должна быть ровной, параллельность ответных поверхностей выдержана, а ось штока строго совпадает с направлением приложения силы. Любой перекос превращается в дополнительный момент и ускоренный износ втулок. Если приходится ставить цилиндр «в нишу», заранее проверяем радиусы изгиба шлангов и доступ к регулировке дросселей - после запуска тянуться ключом вглубь рамы неудобно и опасно.
Небольшой ход - не повод игнорировать демпфирование. При частых циклах даже 10-20 мм хода могут давать ощутимый удар в конце перемещения. Помогают встроенные амортизаторы, регулируемые дроссели или внешние демпферы. Отдельно следим за массой подвижной оснастки: чем тяжелее навеска, тем строже требования к направляющим и тем ниже допускаемое ускорение.
Выбор направляющих: когда простого штока мало
Компактные корпуса плохо переносят боковую силу и изгибающие моменты. Чтобы исключить клин и овальность втулок, выбираем схему направляющих под конкретную нагрузку и длину вылета оснастки.
- Встроенные направляющие втулки - базовый вариант для лёгких нагрузок и коротких рычагов. Работают тихо, конструкция остаётся минимальной по габариту.
- Двойной шток - увеличивает опорную базу и устойчивость к моменту, полезен для выноса захвата или прижатия детали на плечо.
- Компактный цилиндр с направляющей кареткой - в корпусе добавлены параллельные направляющие, допускает существенные Mx/My/Mz и удерживает платформу от проворота.
- Внешняя линейная направляющая - цилиндр работает только на тягу/сжатие, а жёсткость и момент воспринимает отдельная рельсовая направляющая. Лучшее решение для тяжёлой оснастки.
Нагрузки на изгиб: как не довести шток до прогиба
Любая боковая составляющая силы создаёт момент на штоке. Чем длиннее вылет и мягче опора, тем выше риск прогиба и задиров. Практическое правило простое: сокращаем плечо между штоком и точкой приложения силы, переносим опору ближе к инструменту, а момент передаём через направляющую, а не через шток.
Для грубой оценки пригодится эвристика: отношение длины свободного вылета к диаметру штока держим в разумных пределах. Для лёгких нагрузок ориентируемся на Lвылета/dштока до 8-10, для средних - 6-8, для тяжёлых - ниже 6. Если нужно больше - добавляем направляющую или берём серию с увеличенной опорной длиной втулок. С точки зрения прочности критическая сила теряет квадратно от длины: Fкр ~ 1/L², поэтому лишние 20-30 мм выноса ощущаются сильнее, чем кажется по чертежу.
Ещё два нюанса: не допускаем боковой натяжки шлангов (они могут «тянуть» шток в сторону) и внимательно относимся к массе навески - кинетическая энергия на торможении действует как дополнительная поперечная нагрузка. Регулируем дроссели так, чтобы не было жёсткого удара в конце хода.
Подвод воздуха, датчики и сервис в компактном корпусе
В маленьких размерах фитинг нередко упирается в соседние узлы. Выручают поворотные угловые штуцеры и распределители с интегрированными дросселями. Датчики положения лучше брать малогабаритные, утопленные в паз - так их не снесёт оснастка. Качество воздуха стандартно: фильтрация 5 мкм, точка росы ниже минимальной температуры цеха, масло - только если это требует серия. Регламент проверок включает осмотр крепежа, люфтов, герметичности и повторяемости времени срабатывания.
