Зачем нужны быстродействующие клапаны в пневмосистемах
В пневмоавтоматике скорость реакции системы часто важнее номинального давления или диаметра трубок. Когда цилиндр должен срабатывать быстро и повторяемо, стандартный распределитель не всегда справляется с задачей. В таких случаях применяют быстродействующие клапаны — элементы, которые сокращают время наполнения и выпуска воздуха и позволяют пневмосистеме работать динамичнее без увеличения давления.
Основная задача быстродействующего клапана — минимизировать сопротивление потоку воздуха на критических участках. Он устанавливается максимально близко к пневмоцилиндру и берёт на себя функции ускоренного выпуска или подачи, снижая влияние длинных магистралей и узких каналов распределителя. В результате цилиндр быстрее стартует и быстрее возвращается, а время цикла сокращается.
Как работает быстродействующий клапан
В отличие от обычных клапанов, быстродействующие модели имеют увеличенное проходное сечение и упрощённую внутреннюю геометрию. При срабатывании они открывают прямой путь воздуху между цилиндром и атмосферой или источником давления. Это позволяет резко увеличить расход именно в момент движения поршня.

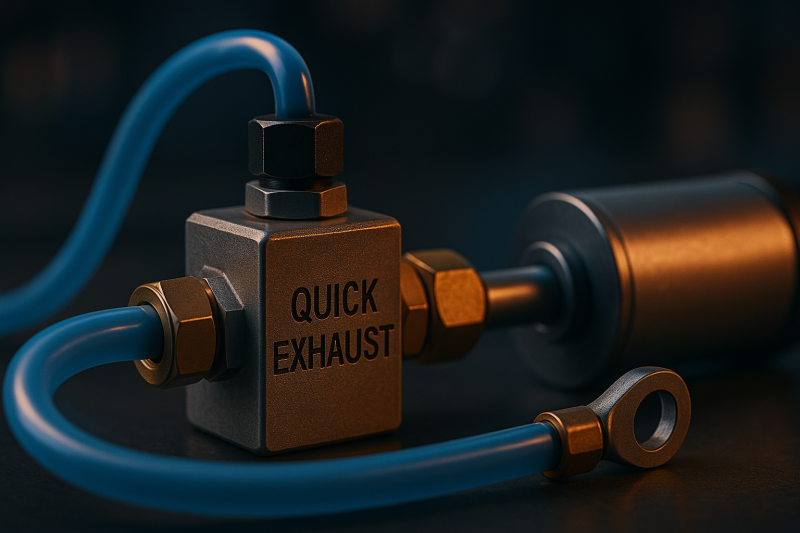

Особенно заметен эффект при выпуске воздуха. Вместо того чтобы возвращаться через распределитель и трубки, воздух выходит напрямую рядом с цилиндром. Давление в камере падает быстрее, и шток начинает движение без задержки. Такой принцип часто называют «ускоренным выхлопом», но на практике он решает сразу несколько задач — от повышения скорости до стабилизации работы.
Когда стандартных клапанов уже недостаточно
На медленных или редких циклах обычный распределитель справляется без проблем. Но по мере роста требований к скорости появляются ограничения, связанные с расходом воздуха и длиной пневмолиний. Быстродействующие клапаны применяют там, где важно сократить даже доли секунды.
- высокоскоростные упаковочные и сортировочные линии;
- автоматы с коротким временем цикла;
- цилиндры большого диаметра с быстрым ходом;
- системы с длинными пневмотрубками;
- оборудование с частыми включениями и остановками;
- механизмы, чувствительные к задержкам срабатывания.
В таких условиях установка быстродействующего клапана даёт больший эффект, чем повышение давления или замена компрессора.
Влияние на ресурс и стабильность системы
Использование быстродействующих клапанов положительно влияет не только на скорость, но и на ресурс оборудования. За счёт быстрого и полного выпуска воздуха снижается остаточное давление в цилиндре, уменьшаются ударные нагрузки в конце хода и снижается нагрев уплотнений. Цилиндры работают мягче, а распределители меньше нагружаются.
Кроме того, система становится более предсказуемой. Время срабатывания меньше зависит от длины трубок, состояния магистралей и мелких утечек. Это особенно важно в автоматике, где несколько механизмов должны работать синхронно.
Ошибки при применении быстродействующих клапанов
На практике встречаются ситуации, когда установка клапана не даёт ожидаемого эффекта. Чаще всего это связано с неправильным выбором или монтажом. Если клапан установлен далеко от цилиндра, выигрыш по скорости практически исчезает. Также ошибкой является установка клапана без учёта расхода — слишком маленькая модель не сможет обеспечить нужный объём воздуха.
Важно помнить, что быстродействующий клапан не заменяет распределитель и не компенсирует ошибки проектирования. Он усиливает правильно собранную систему, но не исправляет недостаточный диаметр трубок или слабый компрессор.
Как понять, что системе нужен быстродействующий клапан
Признаками необходимости такого решения являются задержки начала движения, медленный возврат цилиндра и нестабильное время цикла при нормальном давлении. Если увеличение давления или замена распределителя не дают результата, установка быстродействующего клапана часто становится самым эффективным и экономичным решением.
